【D3.js数据可视化系列教程】（十六）--更新、过度和动画

<!DOCTYPE html>
<html>
    <head>
        <meta charset="utf-8">
        <title>testD3-18-update.html</title>
        <script type="text/javascript" src="http://localhost:8080/spring/js/d3.v3.js"></script>
    </head>
    <body>

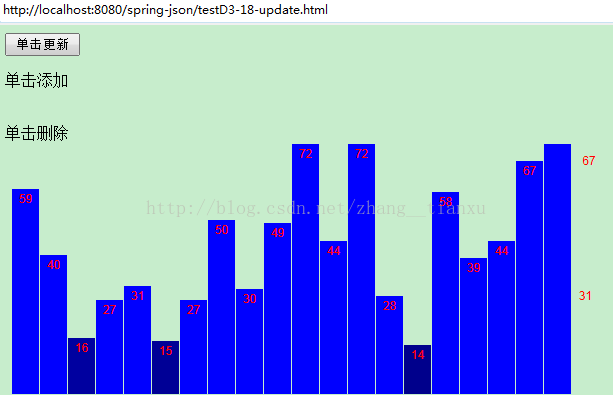

    <button>单击更新</button>
    <br>
    <p>单击添加</p>
    <br>
    <a>单击删除</a>
    <br>
        <script type="text/javascript">
//(1) 准备数据集
var dataset = [ 5, 10, 13, 19, 21, 25, 22, 18, 15, 13,
                11, 12, 15, 20, 18, 17, 16, 18, 23, 25 ];

//(2) 设置SVG的高宽
var w=600;
var h=250;
var barPadding = 1;

//(3) 定义比例尺
var xScale=d3.scale.ordinal()// x是序数比例尺
     .domain(d3.range(dataset.length))
     .rangeRoundBands([0,w],0.05);
var yScale=d3.scale.linear()// y仍然是线性比例尺
    .domain([0,d3.max(dataset)])
    .range([0,h]);

//(4) 创建SVG元素
var svg = d3.select("body")// 选中DOM中的目标元素
    .append("svg")// 为目标元素附加上一个svg子元素
    .attr("width", w)// 设置这个svg的宽
    .attr("height", h);// 设置这个svg的高

//(5) 为SVG添加条形
svg.selectAll("rect")// 选中空元素，表示即将创建这样的元素
    .data(dataset)// 对此后的方法都执行dataset.length次迭代
    .enter()// 数据元素值比前面选中的DOM元素多就创建一个新的DOM元素
    .append("rect")// 取得enter的占位元素，并把rect追加到对应的DOM中
    .attr("x", function(d, i) {// 设置横坐标
        //return i * (w / dataset.length); // 从0开始每次右移元素宽那么长(w / dataset.length)
        return xScale(i);// 这里使用序数比例尺，自己去找刚才划分好的档位
    })
    .attr("y", function(d) {// 设置纵坐标，纵坐标正方向是从上往下的，所以条有多长就要设置起点是相对于h再向上移动条长
        return h - yScale(d);
    })
    //.attr("width", w / dataset.length - barPadding)// 设置元素宽，留出间隙宽barPadding。
    .attr("width", xScale.rangeBand())// 这里xScale比例尺已经设置间距了所以直接用
    .attr("height", function(d) {
        return yScale(d);
    })
    .attr("fill", function(d) {//设置RGB颜色与数值的关系
        return "rgb(0, 0, " + (d * 10) + ")";
    });

//(6) 为条加上数值
svg.selectAll("text")
   .data(dataset)
   .enter()
   .append("text")
   .text(function(d) {
        return d;
   })
   .attr("text-anchor", "middle")
   .attr("x", function(d, i) {
        return xScale(i)+xScale.rangeBand()/2;
   })
   .attr("y", function(d) {
        return h - yScale(d) + 14;
   })
   .attr("font-family", "sans-serif")
   .attr("font-size",function(d) {
         return xScale.rangeBand()/2;
   })
   .attr("fill", "white");

//(15) 删除一条
d3.select("a")
.on("click",function(){
    //选择所有条
    dataset.shift();
    //更新X轴比例尺
    xScale.domain(d3.range(dataset.length));

    var bars=svg.selectAll("rect")
    .data(dataset);

    bars.exit()
    .transition()
    .duration(500)
    .attr("x", w)
    .remove();
});

//(14) 添加一条
d3.select("p")
.on("click",function(){
    //数据集最后添加数值
    var maxValue=75;
    var newNumber =Math.floor(Math.random()*maxValue);//0-24的整数
        dataset.push(newNumber);

    //更新X轴比例尺
    xScale.domain(d3.range(dataset.length));

    //选择所有条
    var bars=svg.selectAll("rect")
        .data(dataset); //绑定数据到元素集，返回更新的元素集

    var texts=svg.selectAll("text")
        .data(dataset);

    //添加条形元素到最右边
    bars.enter()
        .append("rect")
        .attr("x",w);//在SVG最右边，不可见
    //
    texts.enter()
        .append("text");

    //更新新矩形到可见范围内
    //并在这个时候根据数据集为每个条设置对应的属性
    bars.transition()
        .duration(500)
        .attr("x", function(d, i) {
            return xScale(i) ;
         })//每个X对应到它相应的档位上
        .attr("y", function(d) {
            return h - yScale(d) ;
         })
        .attr("width", xScale.rangeBand())//这里xScale比例尺已经设置间距了所以直接用
        .attr("height", function(d) {
            return yScale(d);
        })
        .attr("fill", function(d) {//设置RGB颜色与数值的关系
            return "rgb(0, 0, " + (d * 10) + ")";
        });

    texts.transition()
        .duration(500)
        .text(function(d) {
            return d;
        })
        .attr("text-anchor", "middle")
        .attr("x", function(d, i) {
            return xScale(i)+xScale.rangeBand()/2;
        })
        .attr("y", function(d) {
            return h - yScale(d) + 14;
        })
        .attr("font-family", "sans-serif")
        .attr("font-size", "12px")
        .attr("fill", "red");
});

//(7) 更新条形数长短的代码,需要一个button标签配合
//特别注意：这里选中的元素必须在d3选择器之前，或许要先加载完了元素才能被选中
d3.select("button")
.on("click",function(){
    // (12)新数据集,随机数组
    var numValues=dataset.length;
    dataset=[];
    var maxValue=75;
    var newNumber;
    for(var i=0;i<numValues;i++){
        newNumber=Math.floor(Math.random()*maxValue);//0-24的整数
        dataset.push(newNumber);
    }

    //(13)更新比例尺，免使纵坐标超出范围
    yScale.domain([0,d3.max(dataset)]);//只要更新定义域就行了，映射到的值域不变
    //更新所有的矩形
    svg.selectAll("rect")
        .data(dataset)
        .transition()//(9)加上过渡动画
        .delay(function(d,i){
            return  i/dataset.length*1000;
        })//指定过度什么时间开始，可以用函数控制每一条的动画时间，这样就可得到钢琴版的效果
        .duration(2000)//(10)加上动画的持续时间，以毫秒计算
        .ease("linear")//(11)缓动函数：有circle（加速）elastic（伸缩），linear（匀速），bounce（弹跳）
        .attr("y",function(d){
            return h-yScale(d);
        })
        .attr("height",function(d){
            return yScale(d);
        });

    //(8)更新条上的数值
    svg.selectAll("text")
       .data(dataset)
       .text(function(d) {
            return d;
       })
       .attr("text-anchor", "middle")
       .attr("x", function(d, i) {
            return xScale(i)+xScale.rangeBand()/2;
       })
       .attr("y", function(d) {
            return h - yScale(d) + 14;
       })
       .attr("font-family", "sans-serif")
       .attr("font-size", "12px")
       .attr("fill", "red");
});

        </script>
    </body>
</html>
