VoLTE业务端到端流程：无线侧信令流程

1、主被叫接入

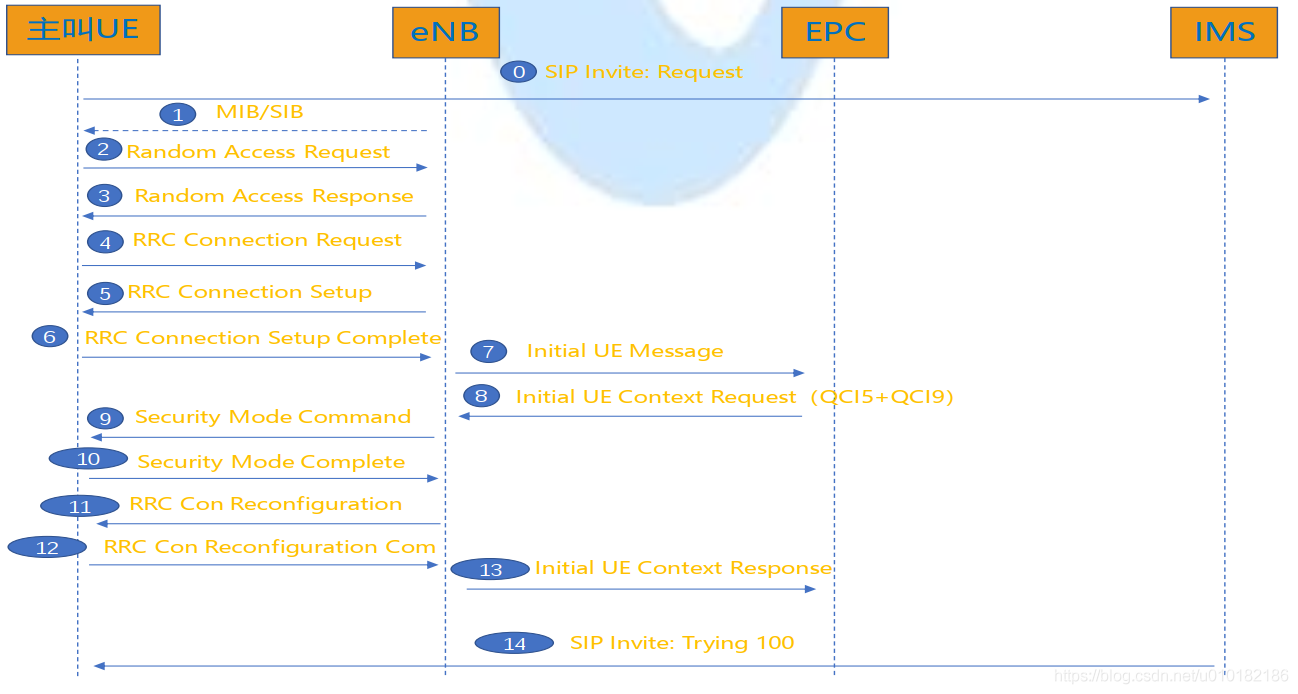

该过程主要是终端 INVITE 消息触发 LTE 底层随机接入、 RRC 建立及QCI5/QCI9 的承载建立，主/被叫一致，以主叫为例信令流程如下：

 主要消息内容解析：

消息序号	消息名称	内容/作用
0	SIP INVITE: Request	主被叫的号码， 语音的编码速率协商
1	MIB/SIB	获取接入网络需要的基本信息
2	Random Access Request	随机接入请求
3	Random Access Response	随机接入响应
4	RRC Connection Request	RRC 建立请求
5	RRC Connection Setup	SRB1 建立， MAC 层配置， 功控信息， CQI 等
6	RRC Connection Setup Complete	RRC 建立完成
7	Initial 终端 Message	基站发起初始接入消息
8	Initial 终端 Context Request	核心网触发终端上下文请求， 恢复 SRB2、 QCI5/9 承载
9	Security Mode Command	安全模式命令
10	Security Mode Complete	安全模式完成
11	RRC Con Reconfiguration	SRB2、 QCI5/9 承载建立
12	RRC Con Reconfiguration Com	QCI5/9 承载建立完成
13	Initial 终端 Context Response	基站反馈上下文建立完成给核心网
14	SIP INVITE: Trying 100	终端收到 IMS 反馈的 100 trying 临 时响应

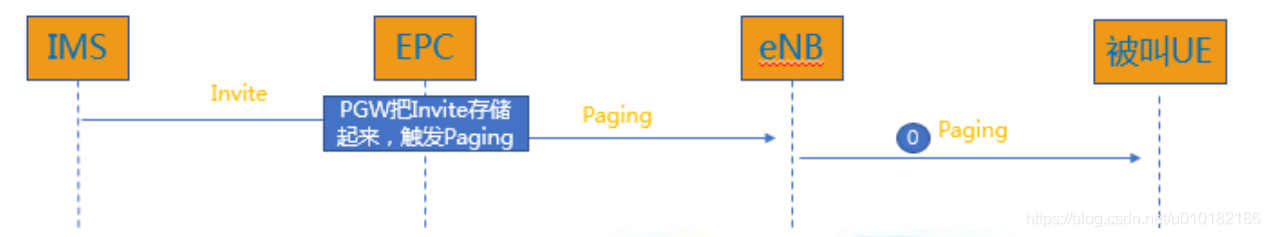

2、被叫寻呼流程

主要消息内容解析：

消息序号	消息名称	内容/作用
0	Paging	EPC 接受到 INVITE 后，存储起来，触发基站 寻呼消息， 基站下发空口寻呼

3、专载建立

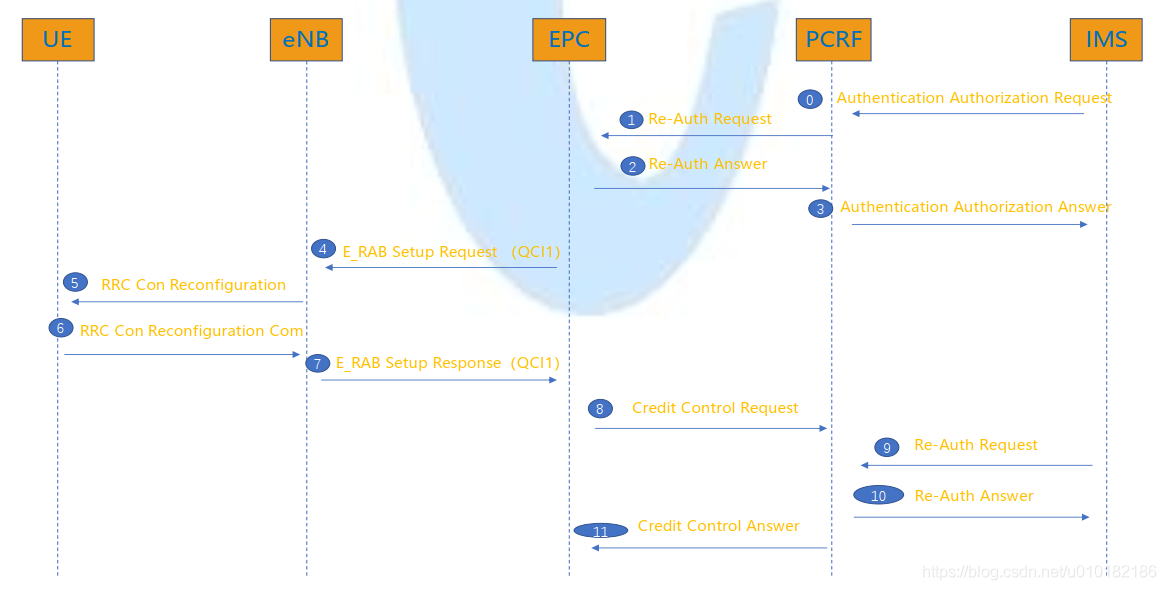

该过程对于数据业务不存在，属于 VoLTE 呼建过程中增加的流程，主要是P-CSCF 触发 EPC、 基站为终端建立 QCI1 的专用承载：

 主要消息内容解析：

消息序号

消息名称

内容/作用

0	Authentication Authorization Request	认证授权请求/申请专用承载/携 带用户 IP、媒体部件信息（关键 参数包含 Media-Type、 Flow-Description、 Flow-Status） 和 AF 应用标识等信息
1	Re-Auth Request	重认证请求/向 S/PGW 下发策略/ 携带 QoS（ QoS 关键参数包含 QCI， ARP， GBR 和 MRB） 策略
2	Re-Auth Answer	重认证应答
3	Authentication Authorization Answer	认证授权应答
4	E_RAB Setup Request （ QCI1）	EPC 发给基站进行 QCI1 承载的建 立
5	RRC Con Reconfiguration	基站发给终端进行空口 QCI1 承载 的建立
6	RRC Con Reconfiguration Com	空口 QCI1 承载建立完成消息
7	E_RAB Setup Response（ QCI1）	基站反馈 EPC QCI1 承载建立完成
8	Credit Control Request	信用 控制 请求 /请求 PCC 策 略/ 该 CCR 消 息中 包含 终 端的 标识 和 IP 地址 等信 息
9	Re-Auth Request	重鉴 权请 求
10	Re-Auth Answer	重鉴 权响 应
11	Credit Control Answer	信用 控制 响应 /生成 的 PCC 规 则用 于计 费
