运放专题：运算放大电路中的相位补偿

写在前面

在上一弹中，我们讲了振铃是如何产生的，以及如何去避免振铃的产生。这一弹我们要讲的这是运算放大电路中的相位补偿问题，振铃的产生就是由于相位的滞后导致的，我们这节讲的相位补偿同样也可以解决振铃的问题，上一节采用的是破坏反馈回路的低通环节来解决甚至避免振铃问题。而这一节我们采用相位 补偿方式解决振铃问题，这样想，既然我们没法避免低通环节的产生，我们就加入一个能够使相位超前的高通电路环节来对其进行补偿，因为高通滤波器具有相位超前的特性， 我们就利用他的这个特性来进行补偿，从而解决振铃问题。下面我们就来看看吧。

先来看看是如何进行补偿的

看下面这个简单电路的例子，
信号源频率1KHz,幅值5v,方波，示波器探头的寄生电容为54P
R1 1M R2 9 M为分压电阻。

看下这种情况下的输出波形，由于低通环节的存在（积分电路），导致输出波形圆头圆脑。

下面我们加入一个补偿环节来对电路进行补偿，这里我们在R2上并联一个电容，容值为6p,整好为54p的1/9，也即电阻比值的反比，至于为啥是这个比例，我们以后再作解释。今天记住就行。
这里先提前说下，针对当前的参数，补偿电容为6P时是处于完全补偿状态，小于6P则处于欠补偿状态，大于6P则处于过补偿状态。下面我们来看看电路仿真以及波形输出：
1、完全补偿
补偿电容6P
波形比较标准。

2、欠补偿
补偿电容2p

欠补偿，波形圆头圆脑。

3、过补偿
补偿电容10p

过补偿，波形尖头尖脑

所以在选择补偿电容时一定要选择正确的参数，否则你的补偿电路可能会得不偿失。

相位补偿解决振铃问题

采用上面相同的思路，我们同样也可以解决运放电路中振铃的问题。拿个电路出来：
信号频率10KHz,幅值1 v，反相端寄生电7 nf

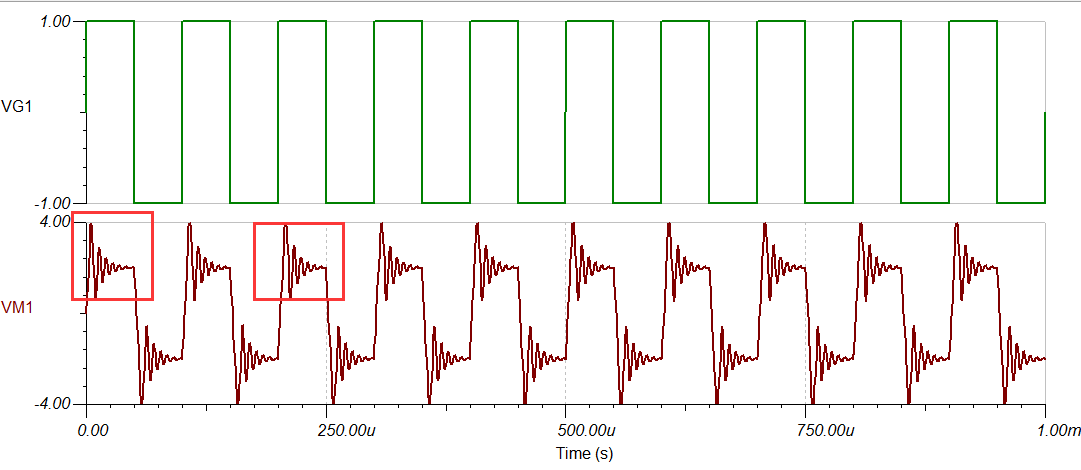

上述电路是会产生振铃的：
我们加入补偿环节：在反馈电阻R2上并联一个电容就可以达到补偿的作用，
说明： R2和C1构成了一个低通滤波环节，使相位滞后，儿而我们在R2上并联一个电容C2,C2和R1构成一个高通滤波器，使相位超前，已达到相位补偿的作用。看图:

看补偿后的输出波形：振铃基本消失。

完！！
