Logisim新手入门实验

索引

LED计数电路
5输入按键编码器
七段数码管显示驱动
一.LED计数电路
1.新建项目“LED计数电路”
2.绘制电路图
1
3.封装电路
2
4.再新建一个测试电路项目“LED计数测试电路”，加按钮，LED灯并连接。效果如下图
3
二.5输入按键编码器
1.新建项目“5输入按键编码器”
2.通过excel真值表自动生成表达式
2
3
4
3.封装电路
1
4.再将封装设计好的电路移动到“LED计数测试电路”中，连接，实现计数效果。
5

三.七段数码管显示驱动
1.新建项目“七段数码管显示驱动”

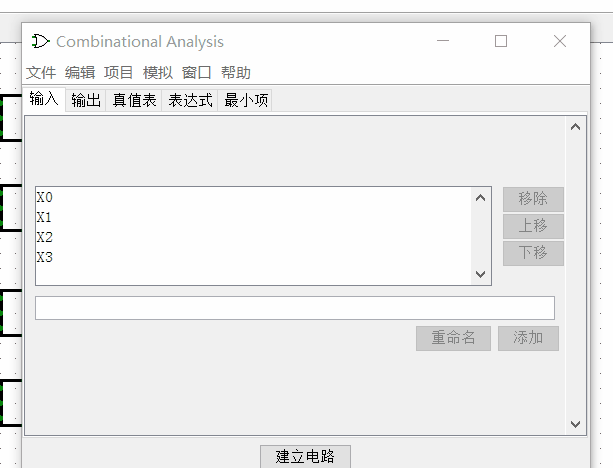

2.通过输入真值表自动生成表达式
1
2
3.封装电路
6

4.再新建项目“7段数码管显示驱动测试”，将封装好的电路移动到项目中，通过时钟来测试
6
5.再将封装设计好的电路移动到“LED计数测试电路”中，连接，实现计数效果。
9

总结：这个实验其实就是给新手熟悉logisim操作的！
